三坐標測量機基本工作原理是什么

發表時間：2021-08-14 14:08:11 作者：三坐標 來源：m.bjmyywsgame.com 瀏覽：1451

三坐標測量機基本原理

三坐標作為一種精密儀器，其原理簡單來說即對工件進行坐標數值采集，逆合成各種測量元素后再進行位置公差等數值計算的儀器。下面對此進行展開描述，與大家一同認識三坐標測量儀。

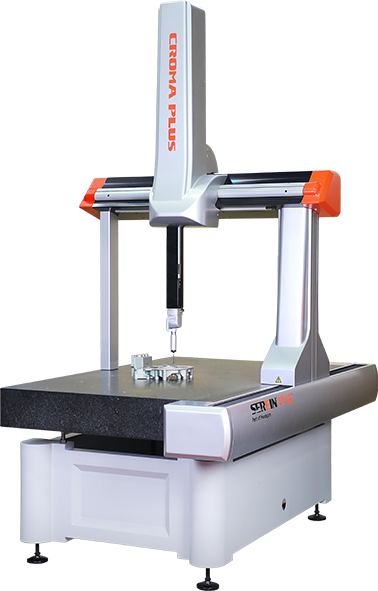

三坐標測量機基本原理

任何形狀都是由三維空間點組成的，所有的幾何量測量都可以歸結為三維空間點的測量，因此精確地進行空間點坐標的采集，是評定任何幾何形狀的基礎。三坐標測量機的基本原理是將被測零件放入它允許的測量空間范圍內，精確地測出被測零件表面的點在空間三個坐標位置的數值，將這些點的坐標數值經過計算機處理，擬合形成測量元素，如圓、球、圓柱、圓錐、曲面等，經過數學計算的方法得出其形狀、位置公差及其他幾何量數據。

根據以上原理，三坐標測量儀可定義為一種具有可作三個方向移動的探測器，在三個相互垂直的導軌上移動，此探測器以接觸或非接觸等方式傳送訊號，三個軸的位移測量系統 ( 如光學尺 ) 經數據處理器或計算機等計算出工件的各點坐標(X、Y、Z)及各項能測量的儀器”。在進行測量作業時，工人將測量工件固定在特制夾具上，確保工件靜止動，測量機的傳感器通過三個坐標軸導軌靈活移動，探針系統通過旋轉，由測量軟件完成幾何尺寸的測量和形狀位置公差的評價，最后經SPC導出測量報告和計算評價指標值，從而監控工件精度。”
