PCB板行業背景

PCB（Printed Circuit Board）作為重要的電子器件，改革開放以來，中國由于在勞動力資源、市場、投資等方面的優惠政策，大量的電子產品以及制造商將工廠設立在中國。全球各個國家的PCB產值占比也在不停變化。根據 Prismark 數據顯示，其中歐美占比中逐步降低，亞洲的占比逐步提升。目前直到2020年，中國大陸的占比已經在全球中躍升至53.8%，排名全球第一。預計到 2025 年，中國大陸占比 53.3%，依然排名全球第一

PCB（Printed Circuit Board）電子板外觀

測量難點

巨大的市場帶動巨大的需求，特別是汽車電路板對產品尺寸及檢測效率提出了更高的要求。尺寸的檢測從以往的線性尺寸檢測提升到了汽車零部件的檢測要求。對裝配孔的垂直度、位置度、外形的輪廓度及油墨厚度都有嚴格要求；產品種類繁多且每道工序都要檢測，未經檢測無法進入到下個工序。這樣對測量的效率也提出了更高的要求。

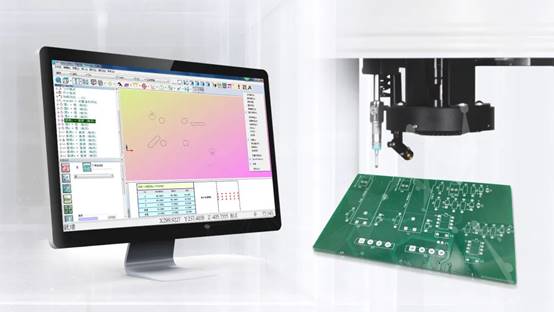

PCB板輪廓度的測量

測量方案

針對測量效率低、精度低等測量難點，思瑞推出OPTIVE ADVANCE系列高精度影像儀，可同時搭載METUS和PC DMIS測量軟件。METUS軟件人性化的操作界面，容易上手，應對二維尺寸檢測，測量數據可達20,000以上。PC DMIS+測頭模塊即可實現對垂直度、面輪廓度、位置度等的快捷測量，也可對汽車行業的RPS點建立坐標，輕松應對復雜圖紙。OPTIVE ADVANCE系列還搭載點激光，能有效測量例如PCB板油墨厚度等不允許有接觸的部分。

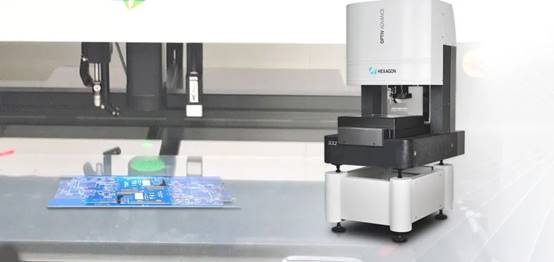

OPTIVE ADVANCE 高精度影像測量儀

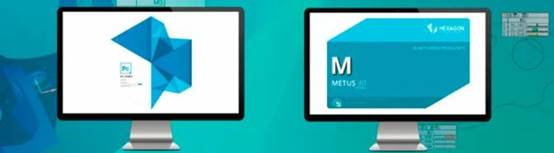

PC DMIS軟件以及METUS

以上兩款軟件都可以實現脫機編程，由編程人員離線編好程序后操作員調用程序運行即可，能大幅提升效率及設備稼動率。METUS軟件需要導入DXF圖檔編程，PC DMIS導入三維通用格式STEP、IGES即可實現離線編程。

OPTIVE ADVANCE系列影像配備PC DMIS+METUS+測頭+點激光，雙核驅動、多種檢測手段應運而生，同時具備接觸式和非接觸式手段，高集成度的測量方案，滿足客戶所需測量要求。

Workxplore軟件

大部分PCB廠商一般沒有三維制圖軟件，針對這一難題，思瑞Workxplore軟件可對二維圖紙進行拉伸處理。該軟件簡化了三維制圖軟件，更加輕量化。相對主流的UG、PRO/E等軟件更具性價比。能有效解決PCB廠商預算不足、成本過高的問題。

Workxplore軟件將處理好的圖形導入到PC DMIS應用于三維檢測，既滿足了測量的需求，同時成本和預算也大大降低。

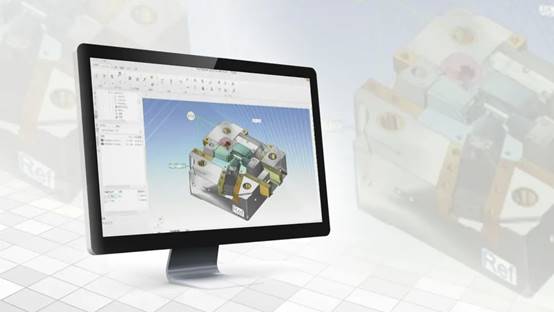

Workxplore軟件

·方案特點

OPTIVE ADVANCE系列影像測量配備PC DMIS+METUS+測頭+點激光，能高效高精度完成PCB板的各個點以及不能接觸的位置測量要求

通過以上方案，OPTIVE ADVANCE系列影像測量儀能在保證成本和預算的同時又精準高效的完成此類產品的測量。
