在眾多PCB參數上，能對貼片工藝造成影響的是其幾何尺寸參數。最為常見的幾何尺寸參數有平面度、制造公差等等，假如數據不達標，可能會帶來性能下降等不良影響。對于此類檢測項目，傳統或人工檢測方式已不適用，存在檢測不連貫、精度較低等問題。采用非接觸式測量方式的影像測量儀因高效精準的特性被廣泛應用。

思瑞影像測量儀，配合METUS等專業測量軟件，能高速應對PCB尺寸檢測需求。設備具有靈活高效、測量精度高、便于維護等特點，為產品質量保駕護航。

型號配置

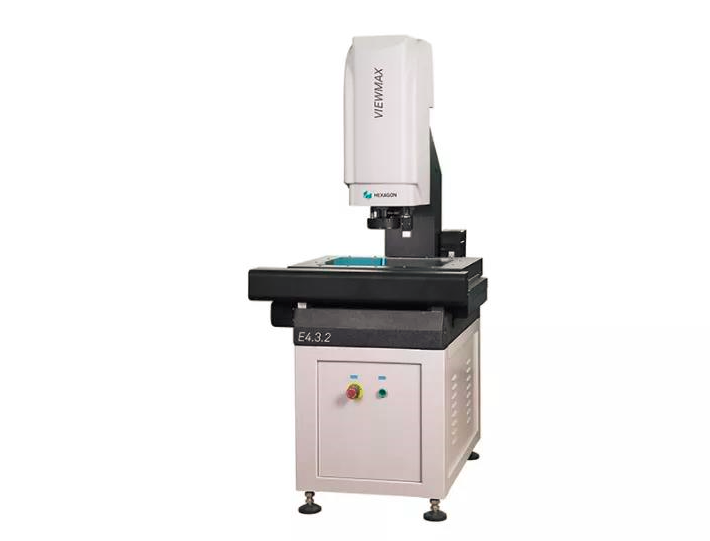

思瑞VIEWMAX E是一款熱銷款影像儀。配置高精度影響測量技術，準確測量PCB板的位置公差，為廠商提高質檢水平賦能。配合專業測量軟件METUS，，能夠滿足多數制造企業的測量需求。

測量過程

工件裝夾

選擇適合的夾具，配置妥當，避免因外力導致工件變形，保證產品在數據分析上的一致性

影像效果：

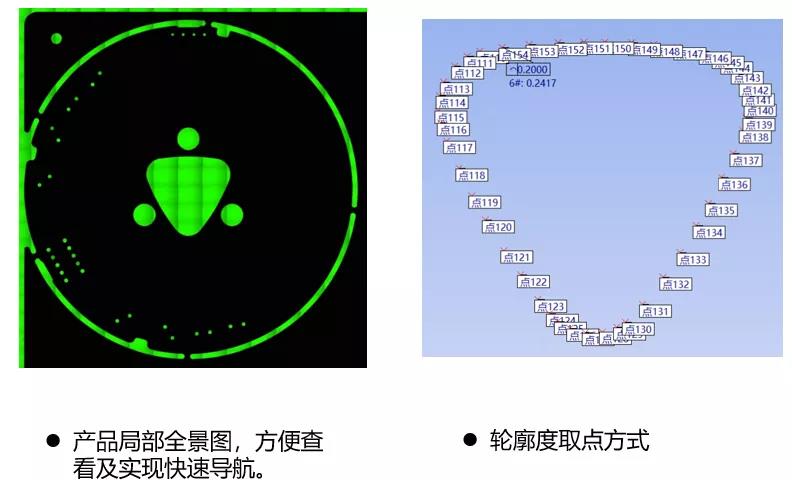

測量輪廓度

PCB板輪廓度檢測要求較為嚴格，所以需細致地完成每步工序。導入2D圖檔文件，以便進行輪廓度測量。編程的時候可采用陣列方式進行，能夠有效提高測量效率。此外，METUS軟件還擁有全景圖功能，方便在測量時進行定位。

平面度測量

測量時能通過圖像拼接功能實現快速定位。取好激光點后構造平面，在元素欄上勾選平面度即可測量數據。

設備優勢

六環八區環形光：通過不同的光線效果凸顯被測物的特性，更精準地抓取尺寸并達到高重復精度的上光源精準測量功能。

研磨級絲桿傳動：定位準確，運動精度高

全景圖功能：編程時可通過中鍵迅速定位，大幅提升編程效率

可視化編程功能：可自定義設置子窗口的位置，每個子窗口可獨立顯示或隱藏，可方便使用編程命令

METUS軟件強大的數據提取和邏輯計算能力

基于專業團隊研發及全球化零部件供應平臺，讓VIEWMAX 成為一款配置完善、性能出色的影像測量儀器。此外，思瑞擁有種類齊全的影像測量方案，幫助企業實現高效快捷的質量檢測，實現降本增效的業績目標。
