工業的飛速發展，塑膠性能的不斷提高，也使得塑膠的應用越來越廣泛，塑膠件廣泛應用于生活中的各個領域，例如家用電器、儀器儀表、電線電纜、建筑器材、通訊電子、汽車工業、航天航空、日用五金等眾多行業，塑膠件在不同的領域也在慢慢替代傳統的金屬件，一個設計優秀合理的塑膠件可以替代很多個傳統金屬件，能夠達到簡易產品結構和節約制造成本的。

由于塑膠件的變形能力要比金屬件的高，但是又要達到與金屬件的精度，所以對塑膠件的精度要求也是很高的，這就需要提供光學測量儀對它進行檢測。思瑞有一款搭載六環八區環形光的影像測量儀能夠滿足對它的測量。

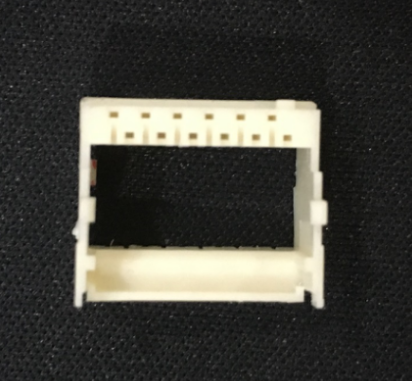

我們今天的這款零件是乳白色的，所以可能在成像上沒有那么對比明顯。這款產品主要是檢測指定面上的盲孔、長寬尺寸，看似簡單的零件，簡單的尺寸，在測量上還是有一定難度的。

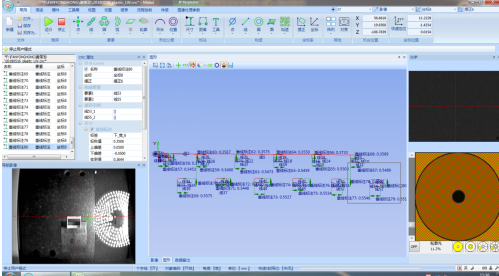

首先，由于盲孔是比較小的，而且長寬都非常的短，影像測量儀使用小倍率去選取邊的時候可能會出現誤差，所以我們需要將倍率放到最大，然后選取第一個盲孔和第二個盲孔粗建坐標系擺正，然后再取第一個和最后一個盲孔精建坐標系。最后再選取元素測量長寬。

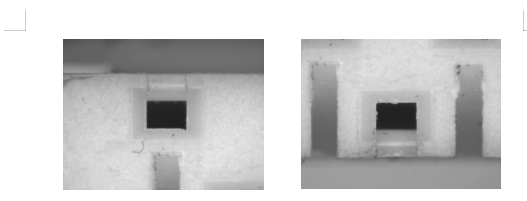

由于零件呈乳白色，在測量表面的時候，出現明暗不是很清晰，會出現抓取邊抓不準確，所以，我們在影像測量儀上搭配理想光源六環八區燈，在面對這種不好選取的測量物時，可以利用不同的光線效果以凸出被測物的特性，更精準地抓取尺寸并達到高重復精度的上光源精準測量功能。

測量完成之后導出Excel報告直觀清晰，還可以計算出機器的重復性，以滿足客戶需求。有更多關于影像測量儀的解決方案，請您關注我們的網站或者公眾微信號，為你解決不同的影像難題。
