PC-DMIS 字符轉換函數CHR的應用案例

發表時間：2025-01-15 17:01:54 作者：三坐標來源：m.bjmyywsgame.com 瀏覽：743

在PC-DMIS中，CHR(i),i可以是0~127的整數作參考。i是十進制的數字。返回值是當前整數對應的 ASCII 字符。

案例分析

1、描述


下面我們來操作一下：

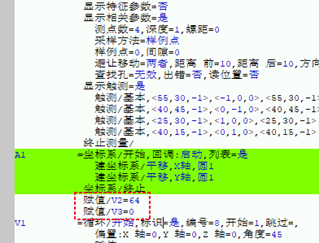

? 首先將圓孔的特征序號和直徑序號初始化。

? 賦值/V2=64，因為A的十進制編碼是65，等下循環的話會加1，所以這里初始化為64。

? 賦值/V3=0

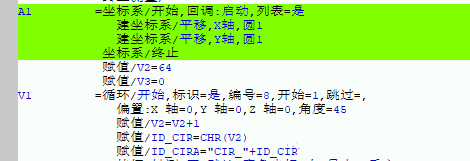

? 插入循環，根據特征的數量設置循環的次數。


? 賦值/V2=V2+1

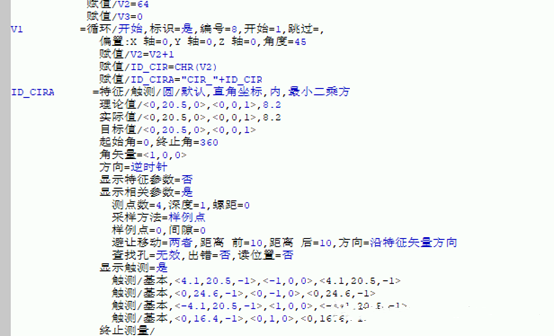

? 賦值/ID_CIR=CHR(V2),通過CHR函數將V2的值轉換成ASCII字符，這里結果為A

? 賦值/ID_CIRA="CIR_"+ID_CIR,這里將將字符串“CIR_”和ID_CIR的結果組合起來賦值給ID_CIRA

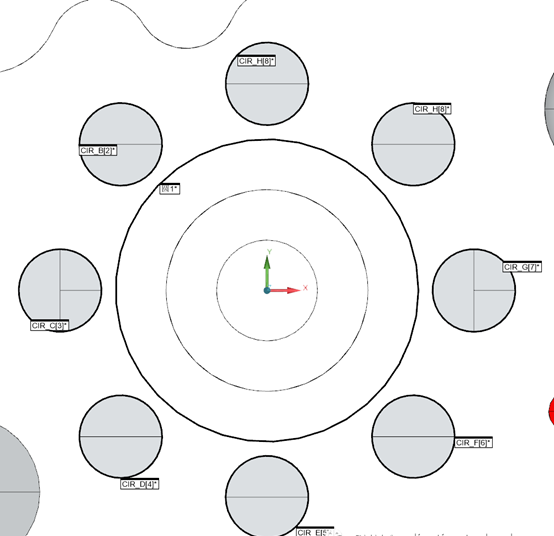

? 測量其中一個圓，將圓的ID改成ID_CIRA。

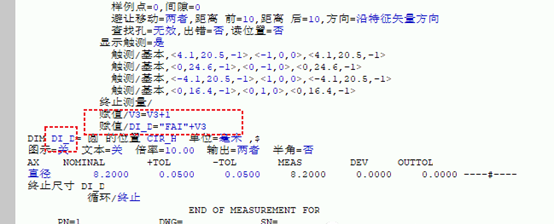

? 賦值/V3=V3+1

? 賦值/DI_D="FAI"+V3

? 評價這個圓的尺寸，這里以直徑為例，然后將直徑的ID改成變量DI_D。

? 最后插入個結束循環

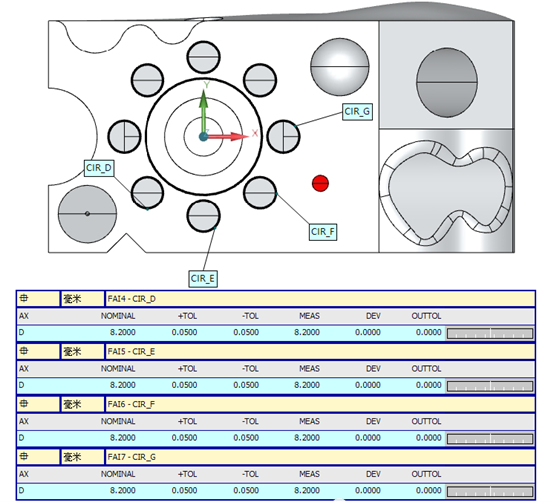

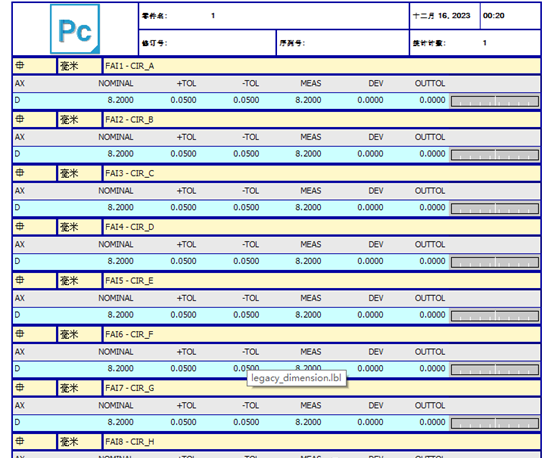

2、報告輸出
