檢測孔組位置度是大多數機械制造業的重要工序，其精準度會對整機裝配質量造成影響。用游標卡尺進行測量計算的方法，不僅操作麻煩，出現誤差機率較大，難以滿足高精度測量需求。

搭配Rational Dmis使用思瑞三坐標測量機，可以獲得精準、高效、便利的檢測效果。以下圖為例進行簡單闡述。

應用知識 |使用Rational Dmis檢測孔組位置度(圖1)

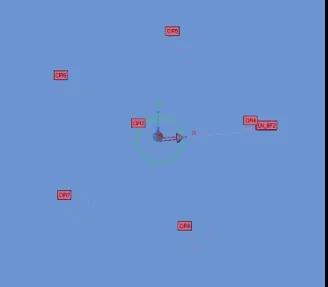

編程測量目標圓

如圖所示，此次需要注意的是要根據當前坐標系設定好好5個圓的理論值。當前坐標系參考A基準為Z軸方向和原點，B基準為X，Y軸向的圓點。B基準與圓4連線方向作為X方向。

應用知識 |使用Rational Dmis檢測孔組位置度(圖2)

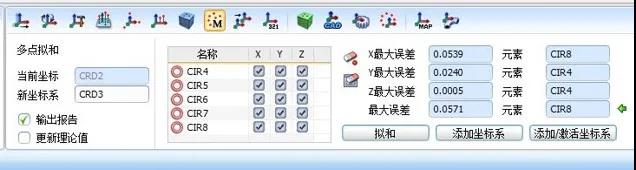

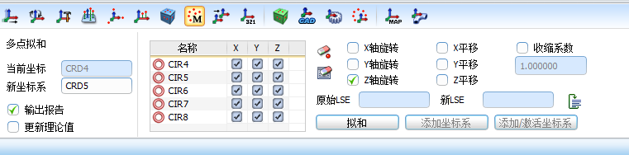

調整坐標軸

根據第一頁中的圖紙要求，圖中孔組由一個基準面和一個基準圓來控制。故此我們需要調整坐標系，使用圍繞Z軸旋轉的方式，參考圓4-圓8最佳擬合得到新的參考系，然后在新的參考系之下評定位置度。

應用知識 |使用Rational Dmis檢測孔組位置度(圖3)

應用知識 |使用Rational Dmis檢測孔組位置度(圖4)

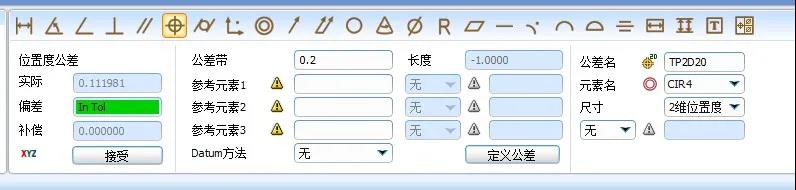

輸出結果

在新的坐標系下調整圓4-圓8的理論值，使其與圖面一致，然后評價得到最終結果。

應用知識 |使用Rational Dmis檢測孔組位置度(圖5)

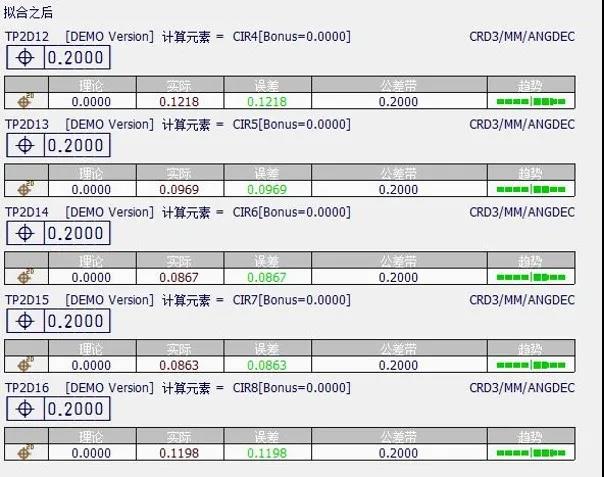

孔組位置度與單個評價的差別

單孔位置度解讀的評價方法為在第一基準面上被測要素與圓3的距離要合格。而孔組要求是所有孔圍繞圓3可以進行基準的旋轉，得到的中心距差異的平方和最小的方案為最終結果。

應用知識 |使用Rational Dmis檢測孔組位置度(圖6)
