外殼是音箱不必可少的部分：除了能夠保護內部元器件，在一定程度上也影響了聲音的還原。為了在有限的體積上實現更好的音質，一些廠商會在箱體內運用新的設計語言。復雜的形狀變化也對箱體的精密測量提出了挑戰。

卡尺等傳統量具已無法滿足測量需求，為了達到更好的檢測效果，測量精度高且功能完善的三坐標是理想的選擇。

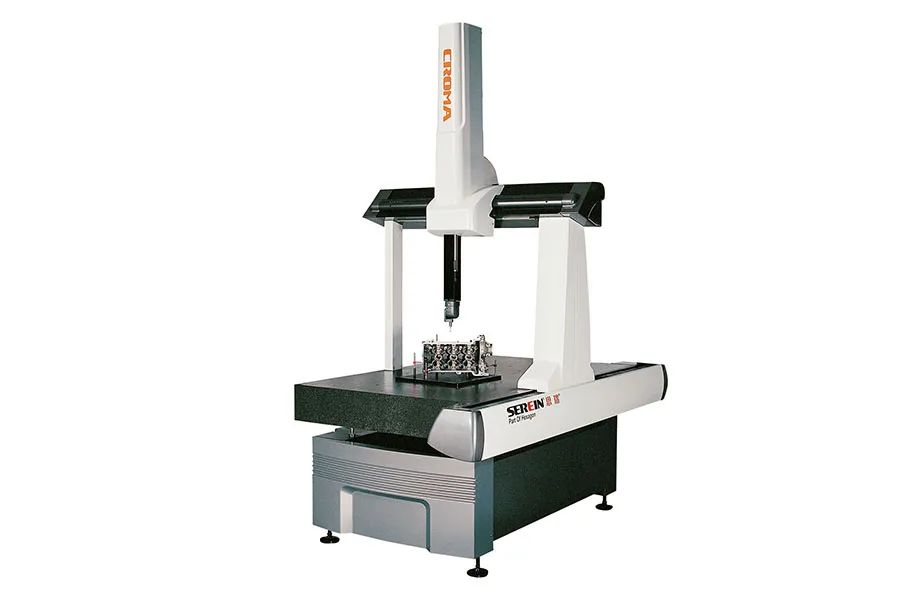

此次需要測量一款汽車音箱殼體，測量時除了需要對距離、尺寸進行常規測量外，還需要對位置度、輪廓度進行測量，面對后兩項較為復雜形位公差測量，使用三坐標要更為合適。CROMA是思瑞的一款經典型三坐標，集高穩定性和高效率的它能夠滿足大部分行業的測量需求，故作為此次測量機型。

測量過程

測量配置上選用HH-A-M7.5自動旋轉測座搭配觸發式測頭，在PC-DMIS軟件的配合下進行測量。在沒有數模的情況下采用常規321方法建坐標，建坐標時要用偏置線功能，將兩圓構成直線，作為旋轉軸。測量輪廓度時，選中將已測的矢量點構造特征組，對特征組進行輪廓度評價?？奢敵鰺o格式的文本報告，直觀易懂，適合部分客戶需求。

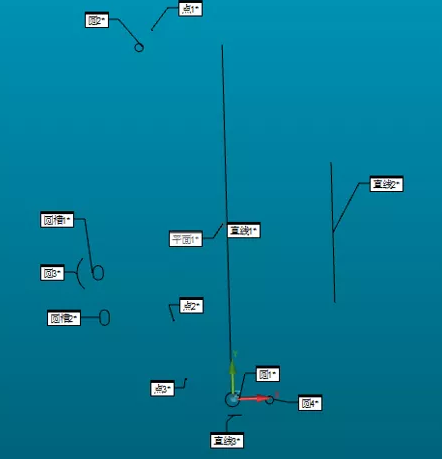

圖形視窗

多種核心技術保證測量精度

精密三角梁、柔性氣動平衡等八大核心技術保證了CROMA的測量精度?；诮?jīng)典機械設計及優異的產品機械結構，配合先進的計算機控制和軟件技術，讓CROMA擁有專業級測量能力。集團統一采購的硬件配置和探測系統，讓其具備穩定可靠的測量表現。

功能全面的測量軟件

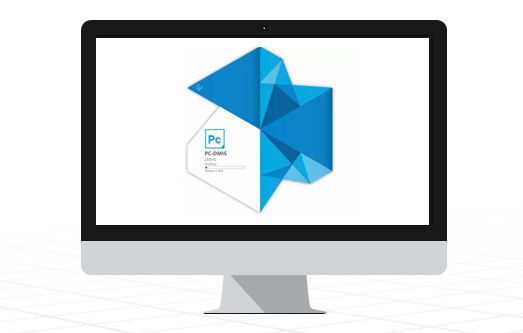

功能豐富的PC-DMIS讓測量變得便捷。在此測量任務中，面對圓孔、圓槽與基準平面不垂直的問題時，可使用“采樣列點”功能；當產品邊緣變形較大時，可用過打開測量孔“查找孔”選項或采用相對測量的方式獲得更精確的測量結果。

思瑞CROMA三坐標搭配測量軟件能夠快速、準確測量出音箱箱體的尺寸、輪廓度、位置度等數據。13年來，數千臺CROMA測量機被應用于汽車零部件、農用機械等多行業，可靠高效的測量表現受到廣大企業用戶的信賴。
