三坐標軟件RationalDMIS2尺寸公差使用

發表時間：2025-10-09 15:10:34 作者：三坐標 來源：m.bjmyywsgame.com 瀏覽：586

對于每個三坐標測量員來說，最終目的都是依據圖紙進行工件檢驗，判斷工件是否符合加工標準，因此了解三次元測量軟件的公差評價如何使用十分重要。

今天我們來介紹三坐標測量軟件RationalDMIS2尺寸公差評價的使用。

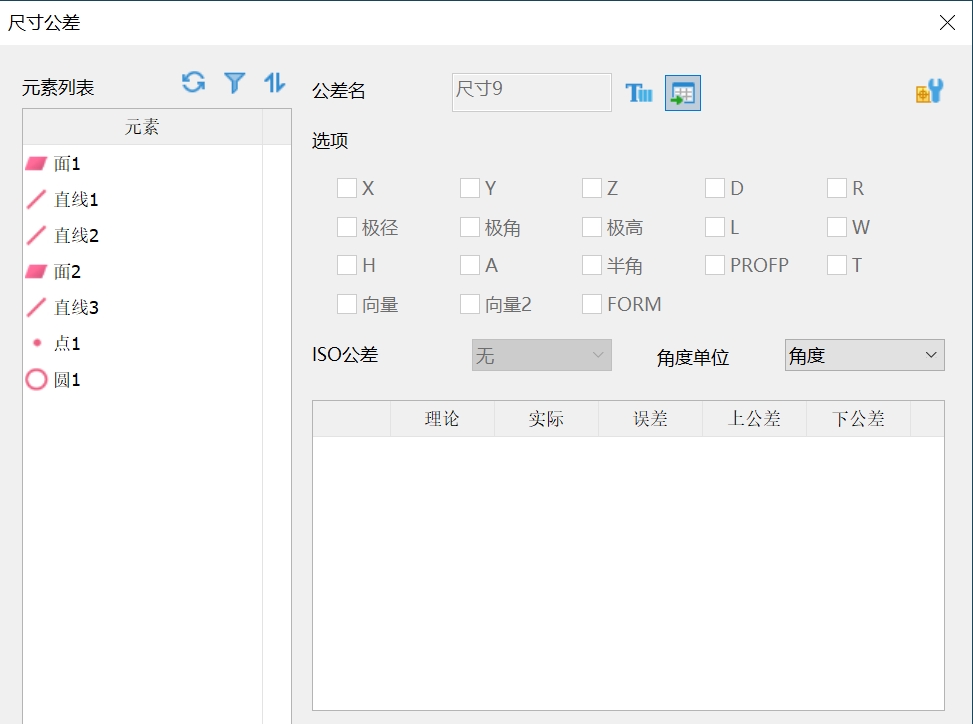

上圖所示為尺寸公差命令框，下面我們來介紹每個區域的功能：

元素列表區

元素列表區可以選擇進行尺寸評價的元素，此區域中包含對元素的刷新，過濾以及排序快捷操作如下圖：

公差名區

此區域可以查看，修改公差名稱以及設置是否到輸出窗口設置如下圖所示：

選項區

選項區可以勾選需要計算的尺寸，設置ISO公差以及角度單位。

數據顯示區

點擊圖中“計算”功能后，此區域可以查看進行評價的數據以及通過鼠標雙擊上下公差數值進行數值修改。

設置區

設置中可以對T值類型進行修改，如下圖所示：

三坐標的尺寸公差命令的具體操作可以通過觀看思瑞服務小視頻進行學習
